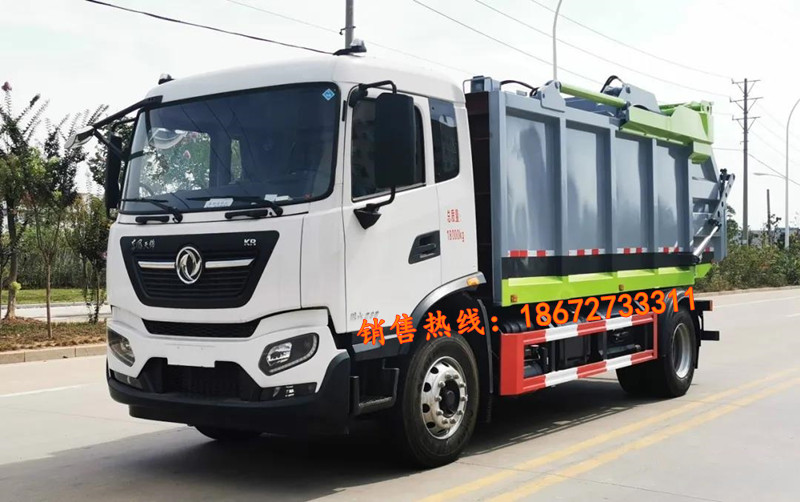

东风天锦14方无泄漏压缩式垃圾车

一、压缩式垃圾车产品详细介绍：

1、产品结构介绍：

A、箱体结构  垃圾箱采用加强梁和高强度钢板焊接而成牢固的框架结构，侧面采用纵向无拼焊工艺的整板制作，侧板上下加强梁与侧板整体成型，采用专用设备冷弯成型，大R角成型，提高了刚性，侧板纵向无焊缝，有效避免了传统拼焊工艺长时间使用造成的焊缝疲劳失效等缺陷，顶面为圆弧曲面，箱体底板与箱体侧板采用先进的拼焊工艺，避免了传统焊接工艺长期使用造成箱体漏水的现象，箱体前下部设置有大容量污水收集箱，提高了车辆污水储存能力，整体箱体外形美观，重量轻，受力好，不易变形。

E、油缸支座，垃圾桶提升构件，卡桶导向板，连杆支座等受力部位采用铸钢件整体铸造成型，结构牢固，不易断裂。

2、液压传动系统介绍

A、液压油缸采用国内知名品牌-厦门银华/烟台未来品牌，国内主流环卫车油缸供应商，油缸所有密封件采用英国进口HALLITE品牌，确保油缸使用寿命。

B、液压油泵采用合肥长源/合肥皖液生产的铝合金齿轮泵，性能稳定，可靠性高。

C、多路换向阀采用扬州中梅、湖南鸿辉、上海强田、意大利HC等品牌，国内环卫车主流配套厂家。

D、液压管路采用国内知名品牌，钢管为徐州全球通，软管为广州天河。

3、电气控制系统介绍

系统采用模块化设计思路搭建，主要由控制箱总成、前操作CAN总线按键盘、后操作按键盒组、接近开关传感器、车体线束五部分组成，各部件之间通过航空插件，汽车级防水插件等连接器相互对接。集成化高，系统简练，安装方便，接线简单，简化系统，防护等级高，耐水，耐腐蚀，IP67防护等级，9~36VDC宽工作电压范围，单个按键寿命100万次以上，已在工程机械、环卫机械业内广泛应用，可靠性高，性能稳定，具有背光功能，方便夜晚作业，美观大方。

上装线束采用一体化设计，可靠性高，安装、布线方便，汽车、工程机械线束专业制造商生产，垃圾压缩车专业导通检测台，正确率100%，满足QC/T29106-2014汽车线束标准，各接头功能标识明显，防错，安装方便，效率高。

4、工作装置

不同用户可根据不同的垃圾收集方式，选装不同的翻桶（斗）机构：翻标准垃圾铁桶ZBT59003-88（300L）、塑料垃圾桶（240L）、塑料垃圾桶（660L）、随车小垃圾斗（800L）、密封遮盖式垃圾斗（1400L）、摆臂垃圾斗（3000L）。

二、尾部选装样式图片：

1、标配翻桶挂架    包含240L国标塑料垃圾桶；660L垃圾桶或选装300L铁质垃圾桶。

2、选装密封盖    可调压式气动密封盖。

3、选装密封垃圾斗    可直接将垃圾倒入斗内，行车时将斗关闭确保无泄漏。

4、选装翻斗装置    可直接将240L垃圾桶推入斗内倾倒垃圾。

5、选装摆臂装置    可直接将地面上配套的3方垃圾斗吊至后斗进行自动循环装载作业。

6、选装摆臂和挂桶装置     此装置只能在轴距为4500mm-5000mm的底盘上使用；且两个功能不能同时使用。
